EXTERIOR

２００１(at WORK)

取付作業　　シビエ４灯ハロゲンヘッドランプキット　[モデリスタ]M1811-03002 　　作業日　：２００１年１１月１７日(土) 　　作業場所：モデリスタ東京駐車場　　所要時間：約30分

	発売当初からずっと気になっていたモデリスタ４灯のキットですが、ようやく資金＋時間もでき、装着しました。 ※取付の工賃は約\20,000ですが、見ていただければ分かる通り、作業の難易度は簡単（ご自分でバルブの　交換や簡単な交換作業が出来る方なら楽勝）で、時間も両灯で３０分程度です。　自分で交換する場合は、自己責任での交換となりますが、是非チャレンジして下さい！

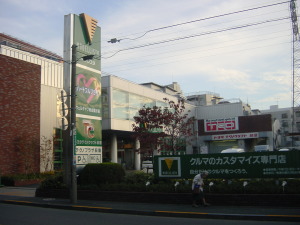

		購入＆取り付け場所は、モデリスタ東京。既に何回かお邪魔していますが、自宅から遠いので、思い切りがないと行けない場所です。（いつもの環八渋滞は仕方がないですね。第三京浜がなければ、ここまで来ないかも）装着作業は、モデリスタさんのご好意で、モデリスタ東京の駐車場で行いました。 ◇モデリスタ東京　　〒168-0081東京都杉並区宮前1-20-22 　　TEL 03-3332-3811　FAX 03-3332-5711 　　http://www.modellista.co.jp/

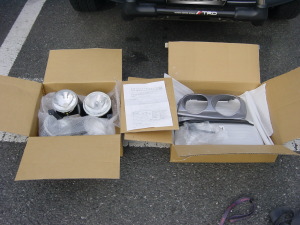

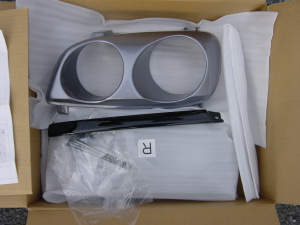

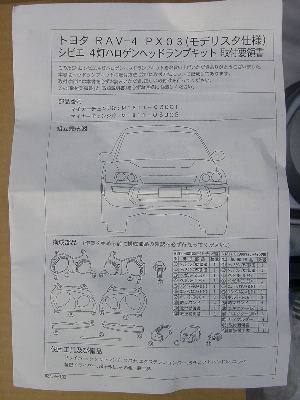

	↑箱は全部で２箱。左がヘッドランプＡＳＳＹ（ＣＩＢＩＥの箱）右がベゼル＋エンドパネル（モデリスタの箱）　　　　　　　　　　　　　　　　　　　　　　　　取付要領書→ 　　　　　　　　　　　　　　　かなり詳しく書いてあります。　　　　　　　　　　　（説明書無しでも組み立て可能(^^)）

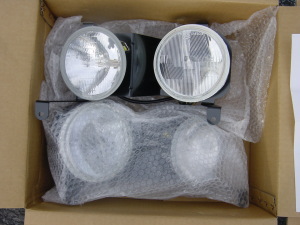

	まず構成部品の確認。　１．ヘッドランプＡＳＳＹ（ＲＨ）　　１　２．ヘッドランプＡＳＳＹ（ＬＨ）　　１使用工具としては、　ドライバー，ソケットレンチ，スパナ，エクステンション　バー，ラチェットハンドルがあれば充分です。	ａ．ベゼル（ＲＨ）　　１　ｂ．ベゼル（ＬＨ）　　１　ｃ．エンドパネル（ＲＨ）　　１　ｄ．エンドパネル（ＬＨ）　　１　ｅ．ボルト（Ｍ６）　　８　ｆ．結束バンド　　４　ｇ．取付要領書　　１　ｈ．取扱説明書　　１今回ベゼルは、　純正色１Ａ３（ミディアムグレーメタリック）で塗装しています。（自分で取付けする分の工賃を浮かせて、その分、　塗装代に当てました）

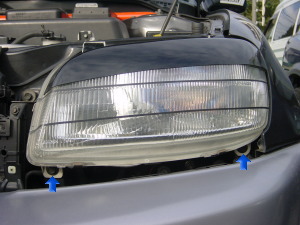

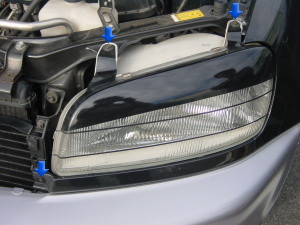

	まずヘッドランプＡＳＳＹ上部の部分のボルトと、エンドパネルのスクリューを外します。スクリューは後でも使用しますので、なくさないように。	エンドパネルを取り外したら、ヘッドランプＡＳＳＹ下部の部分のボルトを外します。これで、ヘッドランプＡＳＳＹが外れます。

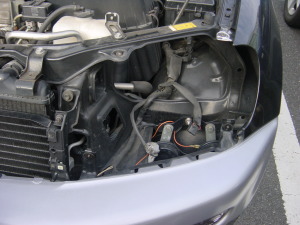

	左側のヘッドランプＡＳＳＹを外したところ	スモールランプは、人差し指の部分を押して外します（手タレ：ひであさん）

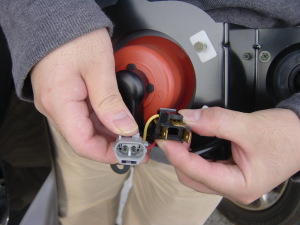

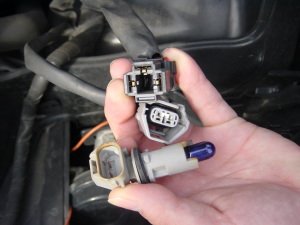

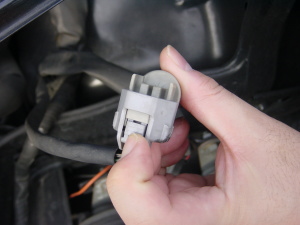

	上が車両側のヘッドランプコネクター（３Ｐメス），下がスモールランプコネクター（２Ｐメス）マイナーチェンジ後の場合は、コネクターの差換えを行う必要があります。	左の画像の各々のメスコネクターと、４灯側のヘッドランプコネクター（３Ｐオス）（右）　と、　　　　　スモールランプコネクター（２Ｐオス）(左) を接続するだけです。ね、簡単でしょ？

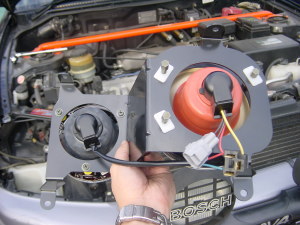

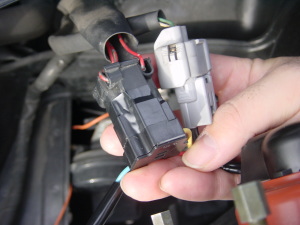

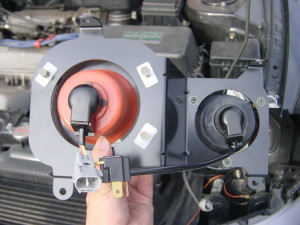

	４灯のヘッドランプＡＳＳＹの裏側	コネクターをつないだら、念の為に絶縁テープ巻き巻き

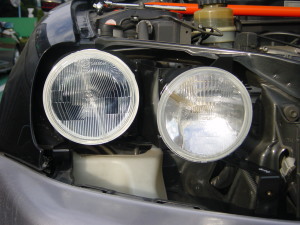

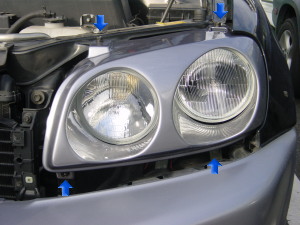

	左側ヘッドランプＡＳＳＹの仮取付	ベゼルをかぶせて、の部分に付属のボルトでとめます。（今までのボルトも使用可）

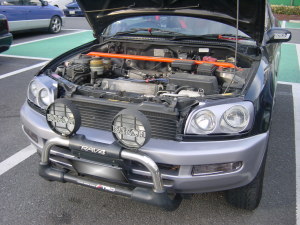

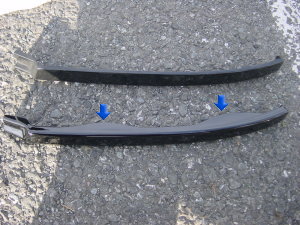

	あとはエンドパネルを装着するだけ。４灯用のエンドパネルは、形状に合わせて部分が膨らんでいます。（このエンドパネルは樹脂製です）車両についていたエンドパネルのゴムの部分を移植して、先程外したスクリューを使って取り付けます。エンドパネルは２０４（ブラックメタリック）に塗装済みです。	左側だけ取り付けたところです。これだけでも全然印象が変わりますね。

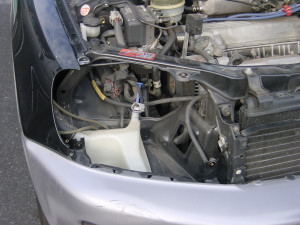

	同様にもう片方も同じ作業を裏に飛び出ているボルトやネジの部分は光軸調整に使用します	右側のヘッドランプＡＳＳＹを取り外したところ

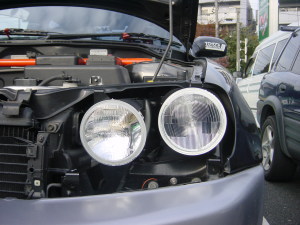

	右側のヘッドランプＡＳＳＹの仮取付	ベゼルをかぶせて、これで取付完了！

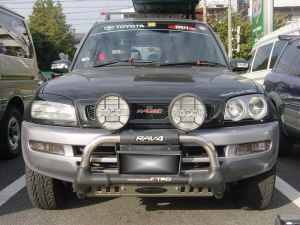

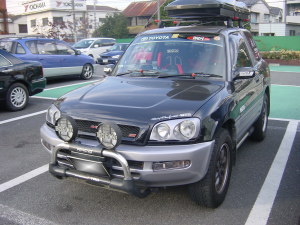

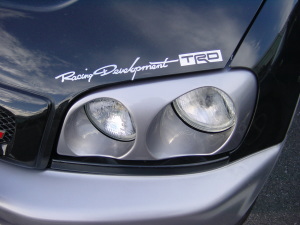

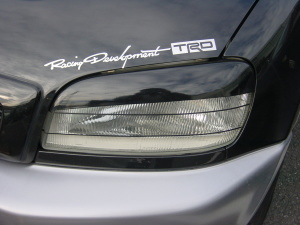

	変更前	モデリスタ４灯装着後
		装着後、モデリスタのＰＩＴにて光軸調整をしてもらい、作業完了です。（光軸調整は、\2,500でした）あまり派手にならない程度に変わったかと思います。しばらくはこのままで、また、アイライナーをかぶせてみたりしたいと思います。暗いといわれているモデリスタ４灯ですが、夜走った感じでは、明るいです。まぁ、ＰＩＡＡのプラズマブルーバルブを４年間無交換で使っていたので、あまり比較にならないかもしれませんが、認識性は向上しました。マイナーチェンジ前のタイプは、ハイビームで４灯にならないのですが、リレーを使って何とかなりそうです。
