EXTERIOR

Part 3-03(in the WORKS)

パーツ一覧＆取り付け後画像　　エアロパーツセット(SPORT用)　[トヨタ純正] 　　作業日　：2007年8月5日(日) 　　作業場所：Netzトヨタ横浜 　　所要時間：約3.5時間
	エアロパーツセットの構成部品です。 No 使用部品 品番 個数 パーツ価格 備考 1 フロントスポイラー　本体キット 08154-42120 　 36,750 　 フロントスポイラー − 1 　 　 ボルト(M6×16) 90159-60390 6 　 　 ナット(M6) 90179-06189 6 　 　 スクリュー(M5×20) 90159-50222 2 　 　 スプリングナット − 2 　 　 スペーサーキット − 1 　 　 クッション − 1 　 　 取付要領書 − 1 　 　 2 フロントフェンダーセット　オーバーフェンダーキット 08268-42020 　 9,030 SPORT専用 オーバーフェンダーRH − 1 　 　 オーバーフェンダーLH − 1 　 　 取付要領書 − 1 　 No.1の取付要領書と同一 3 サイドマッドガード 08150-42180 　 63,000 　 サイドマッドガードRH − 1 　 　 サイドマッドガードLH − 1 　 　 エクステンションRH − 1 　 SPORTは装着不要 エクステンションLH − 1 　 SPORTは装着不要 スクリュー(M6×25) 90159-60401 2 　 　 クリップ 90044-68252 2 　 　 スクリュー(M6×16) 90159-60298 2 　 　 スクリュー(M5×20) 90159-50222 2 　 　 スプリングナット 76931-46010 2 　 　 リテーナ 76924-20030 8 　 　 スペーサーキット − 2 　 　 取付要領書 − 1 　 　 4 リヤバンパースポイラー　本体キット 08158-42060 　 42,000 　 リヤバンパースポイラー − 1 　 　 ボルト(M6×16) 90159-60390 4 　 　 ナット(M6) 90179-06189 8 　 　 スプリングナット 90183-05040 2 　 　 スクリュー(M5×20) 90159-50002 2 　 　 スペーサーキット − 2 　 　 取付要領書 − 1 　 　 5 リヤフェンダーセット　オーバーフェンダーキット 08268-42030 　 9,030 SPORT専用 オーバーフェンダーRH − 1 　 　 オーバーフェンダーLH − 1 　 　 取付要領書 − 1 　 No.4の取付要領書と同一 No.2とNO.5のオーバフェンダーキット以外はG,X用と共通ですので、G,X車は、No.1,3,4のみが必要となります。

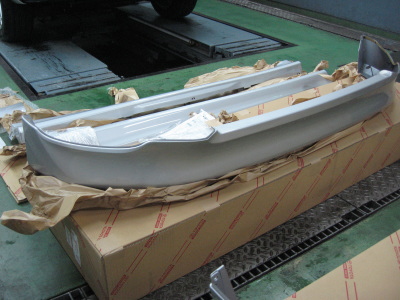

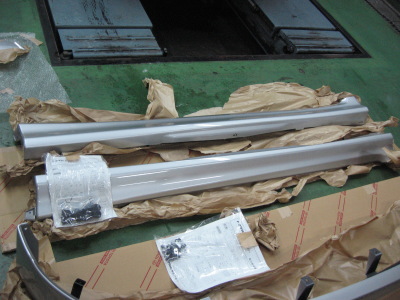

	No.1のフロントスポイラーです。 色：シルバーメタリック<1F7>，材質：TSOP(*)製 オリジナルより約56mmのダウンとなります。 (*)TSOP(Toyota Super Olefin Polymer)	No.3のサイドマッドガードです。 色：シルバーメタリック<1F7>，材質：TSOP製 オリジナルより約30.7mmのダウンとなります。

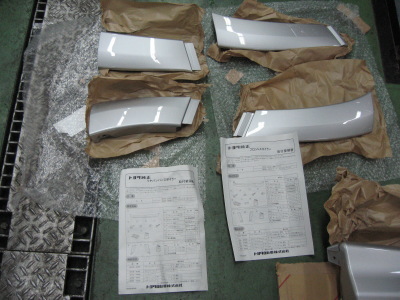

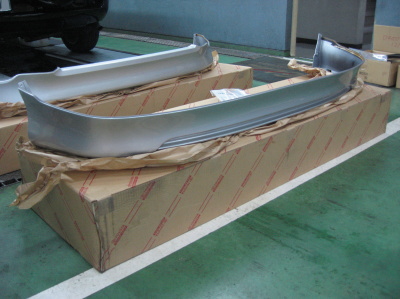

	No.4のリヤバンパースポイラーです。 色：シルバーメタリック<1F7>，材質：TSOP製 オリジナルより約58.8mmのダウンとなります。	右の長い方のパーツがNo.2のフロントフェンダー、左の短い方のパーツがNo.5のリヤフェンダーです。 色：シルバーメタリック<1F7>，材質：TSOP製 オーバーフェンダーとフロント/リヤバンパースポイラーをつなぐ部分のSPORT車専用のパーツとなります。

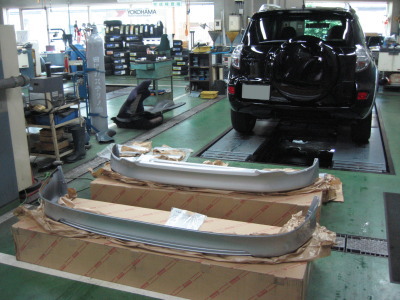

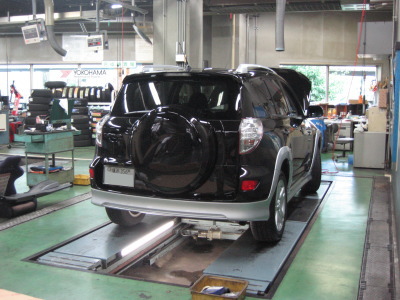

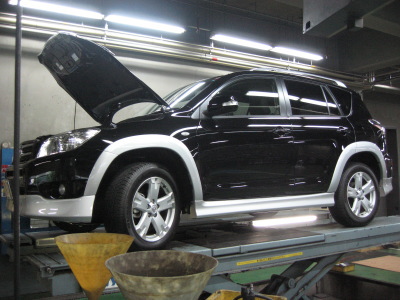

	今回の装着作業はディーラーの方にやっていただきました。	装着が一通り終わり最終チェックの状態です。 先程のNo.2のフロントフェンダーは、当初から付いているフェンダーを外して置き換える形となります。

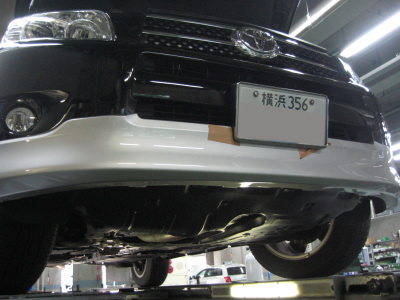

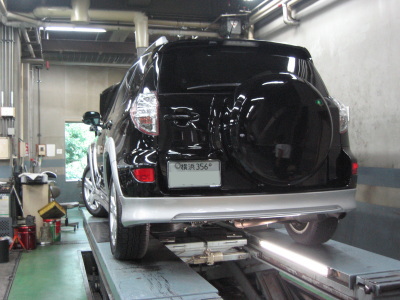

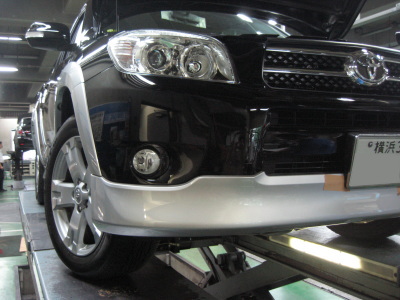

	フロントスポイラー及びリヤバンパースポイラーの装着の際には、バンパーへの穴開け加工が必要となります。	リアからの画像です。
	サイドからの画像です。シルバーメタリックのラインが車体を１周する状態となります。	フロント及びリアフォグ等の電気系統系の正常動作確認も完了し、全ての作業工程が完了しました。

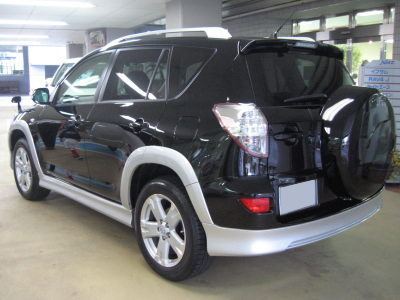

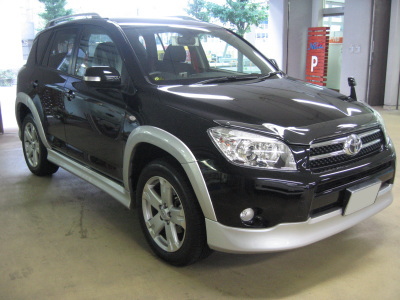

	2階の作業ピットから1階へ降ろしてきました。	10系のツートンには及びませんが、ほぼイメージ通りにはなったのかなと思っています。

---
